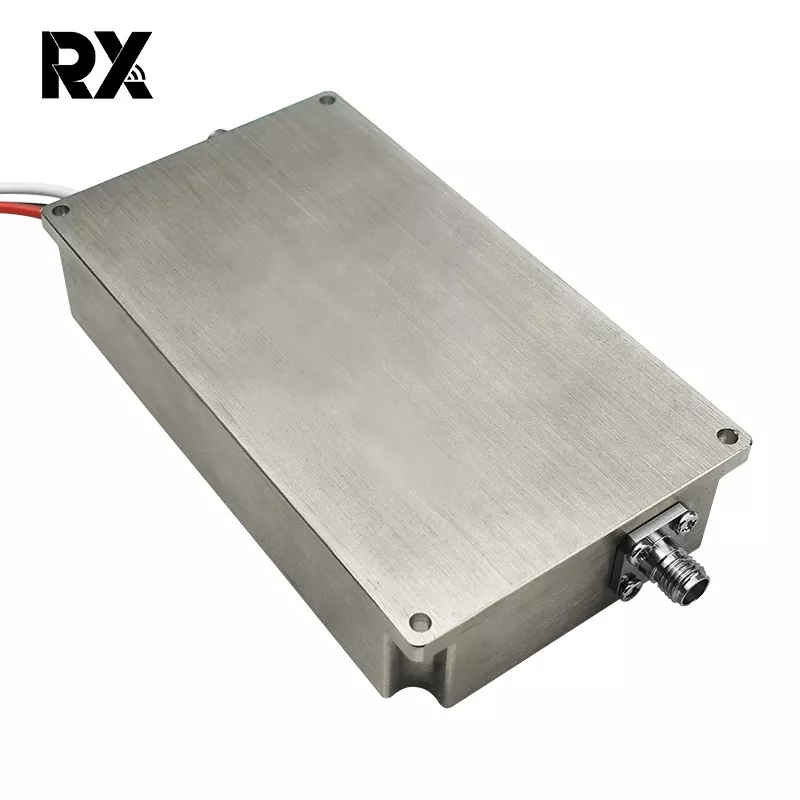

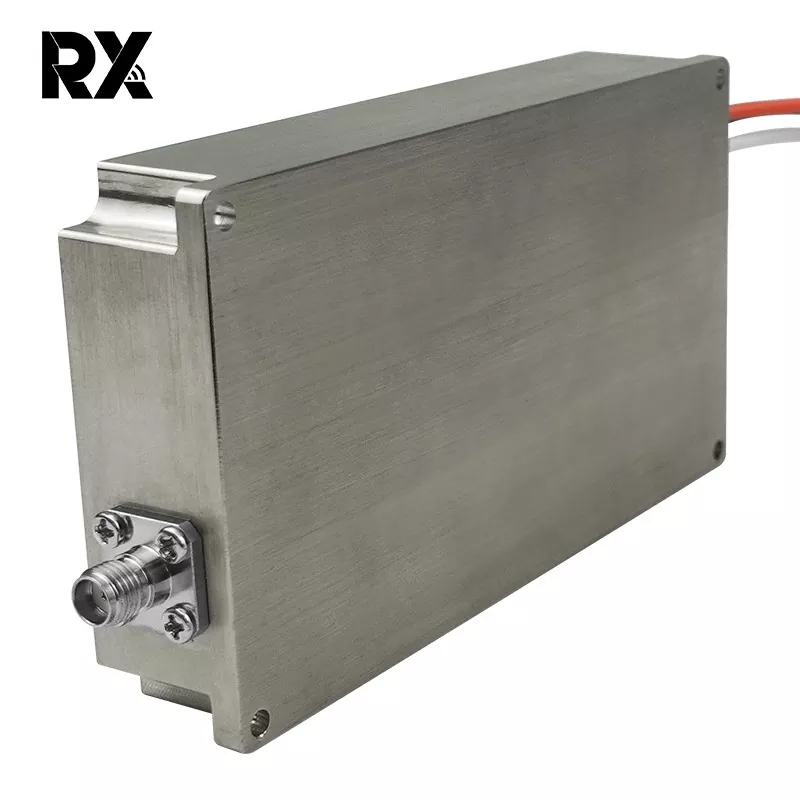

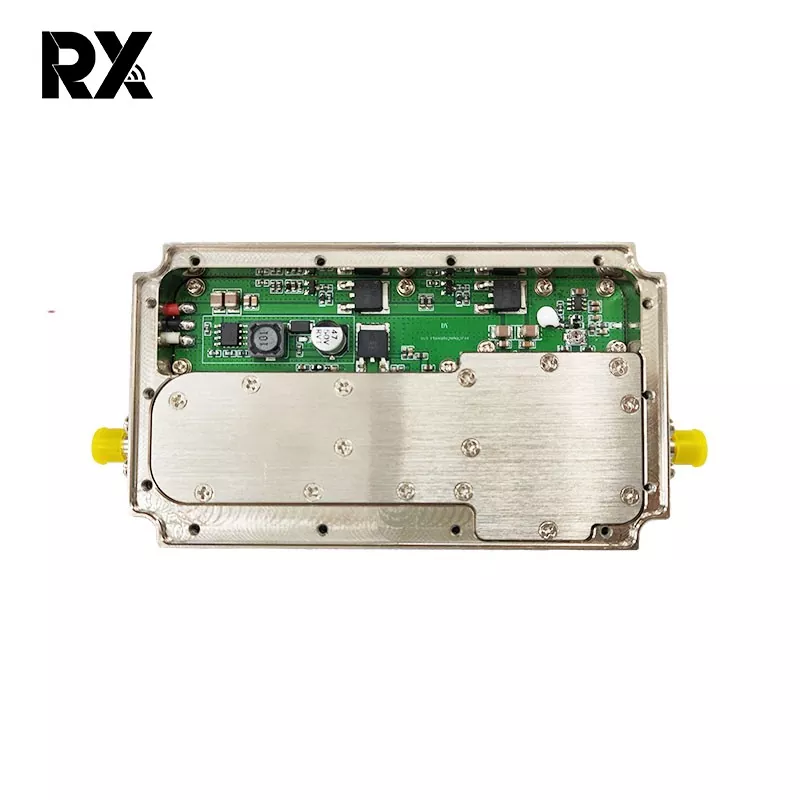

Ενισχυτής ισχύος υπερευρείας ζώνης 20W 500-7300MHz

Αυτός είναι ένας ενισχυτής ισχύος υπερευρείας ζώνης 20W 500-7300 MHz χωρίς πηγή σήματος. Διαδραματίζει κρίσιμο ρόλο στη διανομή ισχύος και στην προστασία γραμμών εντός του συστήματος. Αν και δεν παρέχει το ίδιο κέρδος, μπορεί με ακρίβεια να εξασθενίσει, να ταιριάξει ή να απομονώσει σήματα υψηλής ισχύος έως και 20 W σε ένα εξαιρετικά ευρύ εύρος ζώνης 500 MHz-7,3 GHz.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Κύρια πλεονεκτήματα:

Αυτό το τσιπ ενισχυτή ισχύος 20W 500-7300 MHz καλύπτει 500-7300 MHz, καλύπτοντας ταυτόχρονα τα L, S, C και μέρος των ζωνών X, επιτρέποντας πολλαπλές χρήσεις σε ένα τσιπ. Αυτό μειώνει τον αριθμό των εξαρτημάτων του διαχωριστή συχνότητας, συμπιέζοντας έτσι το μέγεθος και εξοικονομώντας κόστος. Διευκολύνει την εναλλαγή μεταξύ των ζωνών παρεμβολών, εξαλείφοντας την ανάγκη για εξωτερικές πηγές σήματος και κεραίες. Ένα μόνο ευρυζωνικό τσιπ μπορεί να χειριστεί παρεμβολές από χαμηλές συχνότητες, συμβατικές ζώνες, σε υψηλές συχνότητες.

Βασική Λειτουργία:

Σε μια ευρυζωνική σύνδεση πομποδέκτη, δημιουργεί αντίγραφα ασφαλείας της ισχύος κίνησης 20 W που υπερβαίνει το όριο του προηγούμενου σταδίου σε επίπεδο που μπορεί να χειριστεί το επόμενο τσιπ, αποτρέποντας τη συμπίεση ή την καύση του επόμενου LNA/μίκτη. Αντέχει στιγμιαία ισχύ ≥ 20 W. Όταν η ανακλώμενη ισχύς εμφανίζεται λόγω ασυμφωνίας κεραίας ή ανοιχτού κυκλώματος στο επόμενο στάδιο, αυτός ο ενισχυτής ισχύος 500-7300 MHz 20W απορροφά/εξασθενεί την ανακλώμενη ενέργεια για να προστατεύσει τα τρανζίστορ ισχύος στο προηγούμενο στάδιο.

Αυτός ο ενισχυτής ισχύος, τοποθετημένος μεταξύ δύο σταδίων του ενισχυτή ισχύος, μπορεί να μειώσει την απώλεια επιστροφής κατά 3-6 dB, να μειώσει τις ανακλάσεις μεταξύ των σταδίων, να καταστείλει την αυτοταλάντωση και να βελτιώσει την απομόνωση μεταξύ των σταδίων.

Προδιαγραφές ενισχυτή ισχύος 20W 500-7300MHz Ultra-Wideband (TC=25℃)

Οχι.	Περιγραφή	Σύμβολο	Ελάχ	Τυπ		Μέγ	Μονάδα	Παρατήρηση
1.	Συχνότητα λειτουργίας	BW	500			7300	MHz
2.	Ισχύς εισόδου	Καρφίτσα		0			dBm
3.	Ισχύς εξόδου CW	Ψατ	42.5	43		44	dBm	Συνεχές Κύμα
4.	Κέρδος ισχύος	Gp		43			dBm	@ Pin=0 dBm
5.	Επιπεδότητα κέρδους ισχύος	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Απώλεια επιστροφής εισόδου	S11		-15			dB
7.	Τάση λειτουργίας	Vdc	24	30		36	V
8.	Τρέχουσα κατανάλωση	A		2		3	A	@ Pout=10~15W

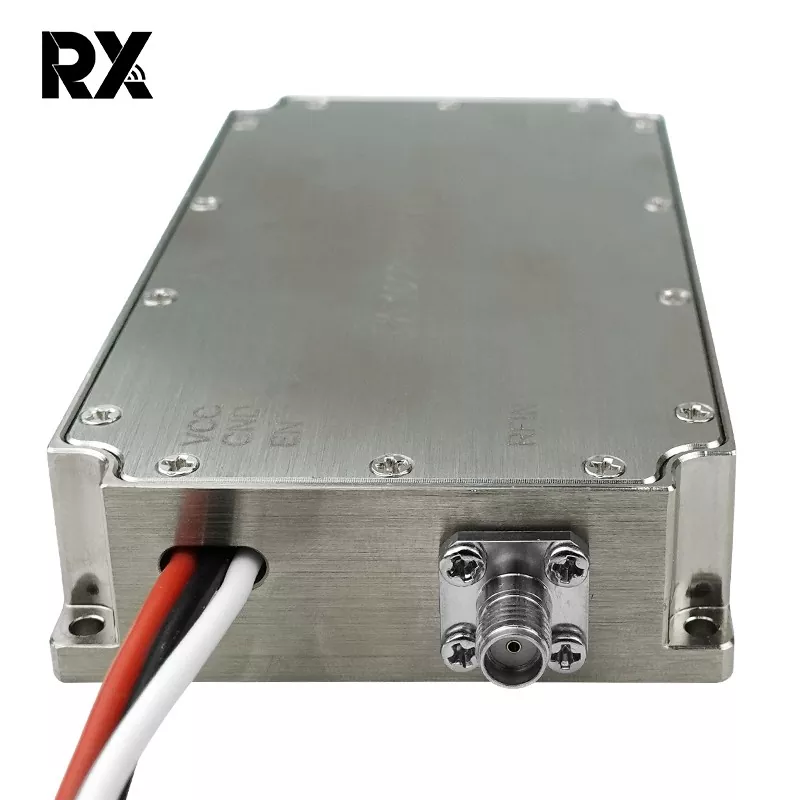

9.	Είσοδος σύνδεσης RF		SMA, Θηλυκό
10.	Έξοδος υποδοχής RF		SMA, Θηλυκό
11.	Βάρος			0.278		0.3	Kg
12.	ΜήκοςΠλάτοςΎψος		1056020			mm
13.	Μέγιστη ισχύς εισόδου	PinMax	≤10			dBm

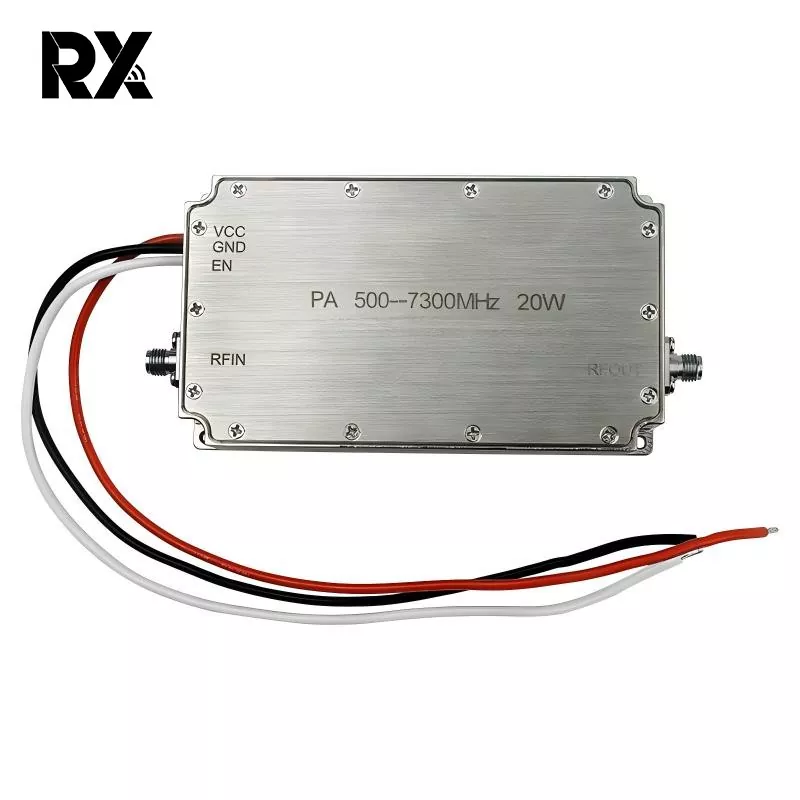

14.	Ορισμός διεπαφής	VDD	Α1		24 Vdc
		GND	Α2		Εδαφος
		Καθιστώ ικανό	1		5V~Vdd:ON 0V: OFF

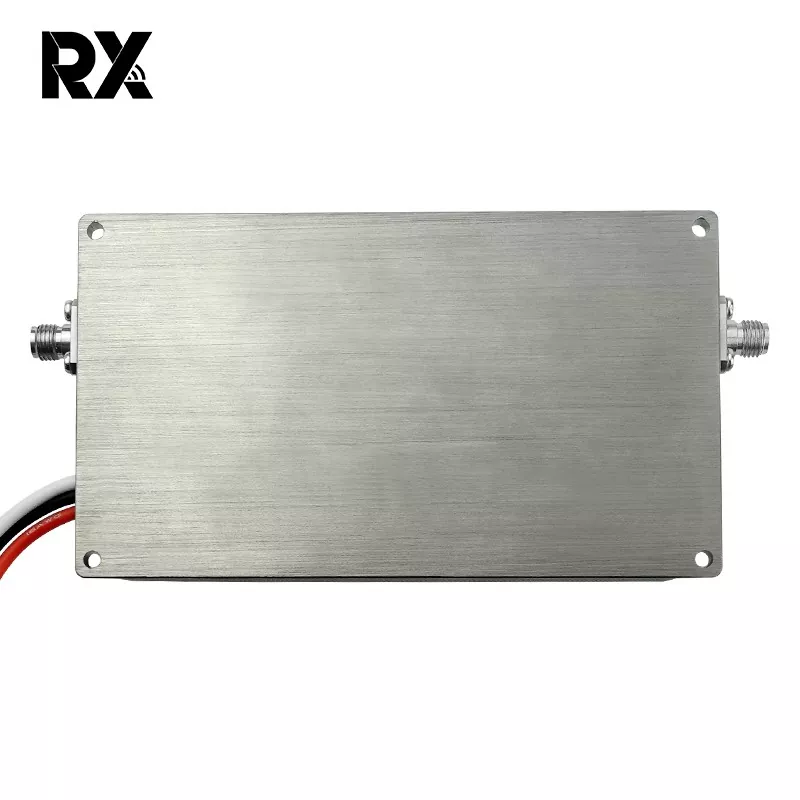

	Συνολική διάσταση	Σημείωμα: 1、 Οι συνολικές διαστάσεις είναι μόνο για αναφορά. 2、 Το μέγεθος μπορεί να αυξηθεί ή να μειωθεί κατάλληλα σύμφωνα με τις απαιτήσεις του πελάτη. 3、 Οι θέσεις της διεπαφής εισόδου, της διεπαφής εξόδου και της διεπαφής τροφοδοσίας μπορούν να αλλάξουν σύμφωνα με τις πραγματικές ανάγκες των πελατών.
	Συνολική διάσταση

Καμπύλες απόδοσης (πραγματικά μετρούμενα δείγματα, 25 °C, 28 V)

Συχνότητα	εισαγωγή	24V			30V			36V
(MHz)	(dBm)	Σύρα (dBm)	I(A)	η(%)	Σύρα (dBm)	I(A)	η(%)	Σύρα (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
