Ποιες είναι οι κύριες λειτουργίες των κυκλοφορητών σε παρεμβολές σήματος drone;

Οι κυκλοφορητές διαδραματίζουν ζωτικό ρόλο σε παρεμβολές σήματος drone, διασφαλίζοντας αποτελεσματική μετάδοση σήματος, απομόνωση και προστασία ευαίσθητων εξαρτημάτων ραδιοσυχνοτήτων. Εδώ είναι οι κύριες λειτουργίες τους:

1. Έλεγχος κατεύθυνσης σήματος (απομόνωση)

(1) Οι κυκλοφορητές είναι μη αμοιβαίες συσκευές που δρομολογούν σήματα σε μια σταθερή διαδρομή βρόχου (π.χ. θύρα 1 → θύρα 2 → θύρα 3 → θύρα 1).

(2) Σε παρεμβολές, απομονώνουν το μεταδιδόμενο σήμα από την ανακλώμενη ισχύ, αποτρέποντας την αυτο-παρέμβαση και βελτιώνοντας την ακρίβεια εμπλοκής.

2. Προστατέψτε τους ενισχυτές RF

(1) Οι παρεμβολές υψηλής ισχύος παράγουν ισχυρά σήματα ραδιοσυχνοτήτων που μπορούν να αντανακλούν προς τα πίσω και να βλάψουν τον πομπό.

(2) Οι κυκλοφορητές ανακατευθύνουν την ανακλώμενη ενέργεια σε ένα εικονικό φορτίο (θύρα 3) αντί στον ενισχυτή, ενισχύοντας την ευρωστία του συστήματος.

3. Διαχείριση σήματος πολλαπλών καναλιών

(1) Οι προηγμένοι παρεμβολείς χρησιμοποιούν κυκλοφορητές για εναλλαγή μεταξύ πολλαπλών κεραιών ή ζωνών συχνοτήτων χωρίς διαρροή σημάτων.

(2) Μπορεί να μπλοκάρει ταυτόχρονα διαφορετικούς συνδέσμους επικοινωνίας drone (π.χ. έλεγχος, βίντεο, GPS).

4. Σταθερότητα και αποτελεσματικότητα συχνότητας

(1) Ελαχιστοποιεί την απώλεια εισαγωγής (λιγότερο από 0,5 dB σε κυκλοφορητές υψηλής ποιότητας), διασφαλίζοντας ότι η μέγιστη ισχύς φτάνει στην κεραία.

(2) Υποστηρίζει λειτουργία ευρείας ζώνης (π.χ. 1-6 GHz), η οποία είναι κρίσιμη για την κάλυψη διαφορετικών συχνοτήτων drone.

5. Ενοποίηση με άλλα εξαρτήματα

(1) Συχνά συνδυάζεται με μονωτήρες για περαιτέρω καταστολή των ανεπιθύμητων αντανακλάσεων.

(2) Χρησιμοποιείται σε παρεμβολές MIMO (Multiple Input Multiple Output) για διαχείριση σύνθετης δρομολόγησης σήματος.

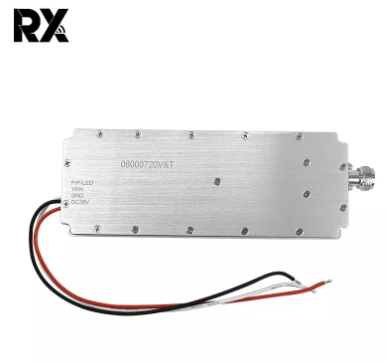

GaN 100W Μονάδα ενισχυτή σήματος ψηφιακής πηγής με προστασία κύκλου

Γιατί είναι απαραίτητοι οι κυκλοφορητές;

Χωρίς κυκλοφορητές, οι παρεμβολείς αντιμετωπίζουν τα ακόλουθα προβλήματα:

❌ Η ανάδραση σήματος παρεμβαίνει στη μετάδοση

❌ Οι ενισχυτές καίγονται λόγω της ανακλώμενης ισχύος

❌ Η απώλεια ενέργειας προκαλεί μειωμένο εύρος εμπλοκής

Παράδειγμα: Σε ένα jammer drone 10 καναλιών, ένας κυκλοφορητής διασφαλίζει ότι κάθε κανάλι λειτουργεί ανεξάρτητα χωρίς παρεμβολές, βελτιώνοντας την αξιοπιστία για στρατιωτική προστασία ή προστασία κρίσιμης υποδομής.

Για καλύτερη απόδοση, ο κυκλοφορητής σε ένα jammer θα πρέπει να έχει:

✔ Υψηλή απομόνωση (>20 dB)

✔ Χαμηλό VSWR (<1,5:1)

✔ Θερμική σταθερότητα (για ανάπτυξη σε εξωτερικούς χώρους)
