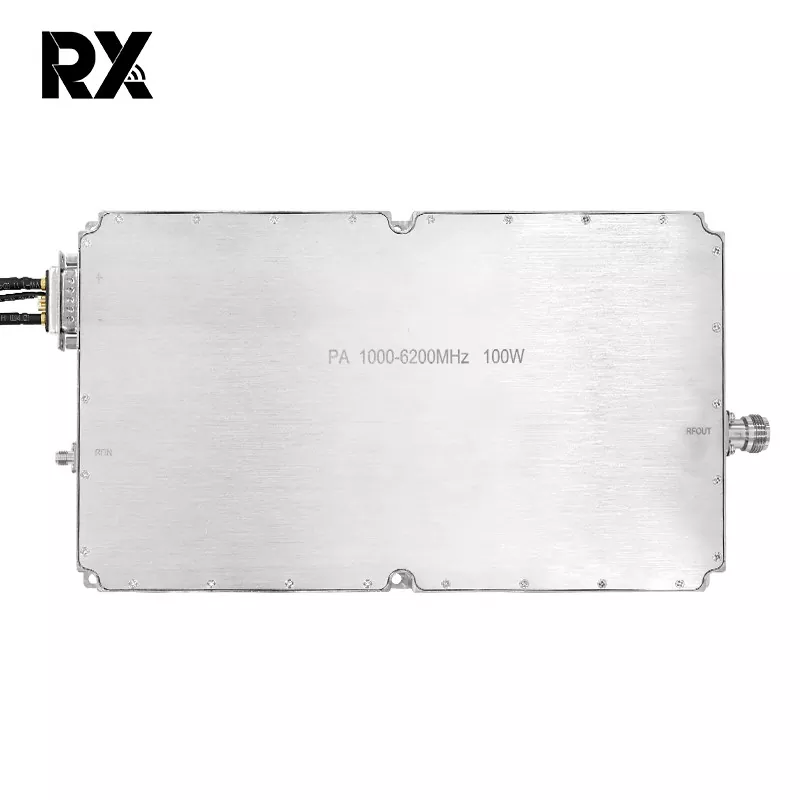

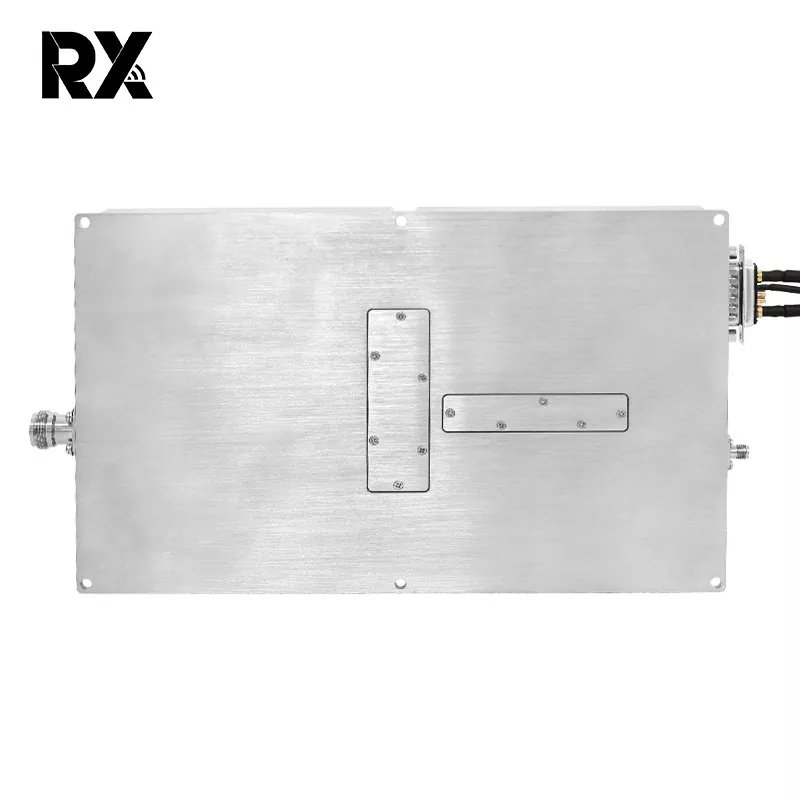

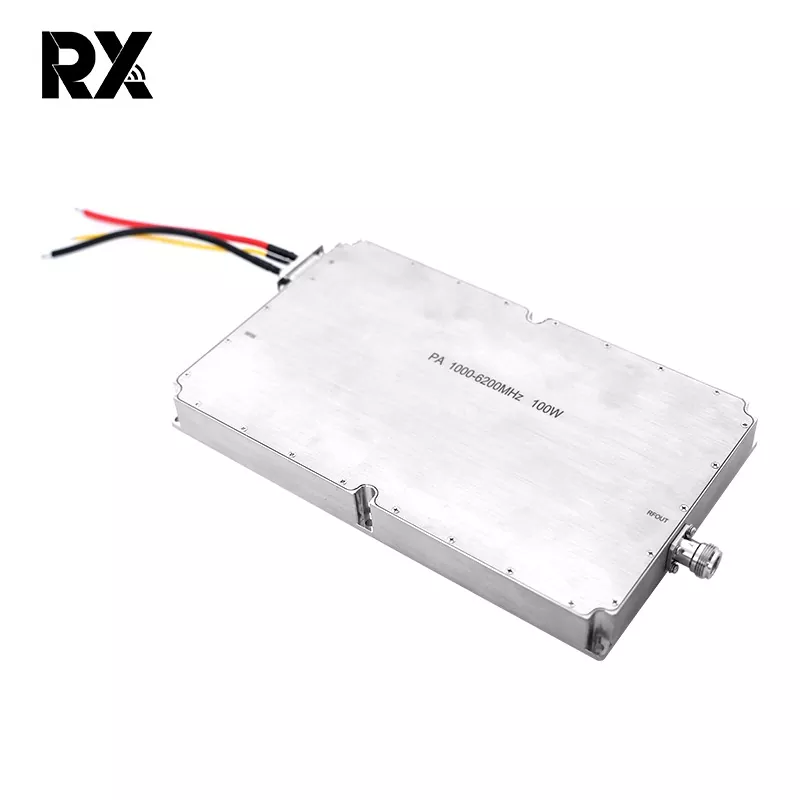

Ενισχυτής ισχύος 100 W υψηλής ισχύος 1000-6000 MHz Ultra-Wideband

Ο Ενισχυτής Ισχύος Ultra-Wideband 1000-6000MHz υψηλής ισχύος 100W είναι μια μονάδα RF. Μία μονάδα μπορεί να καλύψει 1–6 GHz, εξαλείφοντας την ανάγκη για παραδοσιακά κυκλώματα μεταγωγής πολλαπλών ζωνών, μειώνοντας σημαντικά το μέγεθος και την πολυπλοκότητα του συστήματος. Κατάλληλο για σενάρια που περιλαμβάνουν ευελιξία συχνότητας, αναπήδηση συχνότητας ή παρεμβολές ευρείας ζώνης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ενισχυτής ισχύος 100 W υψηλής ισχύος 1000-6000 MHz Ultra-Wideband

Αυτή η μονάδα χρησιμοποιεί τεχνολογία GaN, επιτυγχάνοντας 30% λιγότερη απαγωγή θερμότητας από το LDMOS στην ισοδύναμη ισχύ 100 W, επιτυγχάνοντας πραγματική υψηλή ισχύ και χαμηλή απαγωγή θερμότητας, επεκτείνοντας έτσι τη διάρκεια ζωής της μονάδας. Επιπλέον, προσθέσαμε προστασία θερμοκρασίας, προστασία φορτίου, προστασία από υπέρταση και προστασία από υπερένταση στην πλακέτα κυκλώματος, εξαλείφοντας την ανάγκη για λειτουργίες εξωτερικής προστασίας και αυξάνοντας σημαντικά τη λειτουργική απόδοση.

Σε αντίθεση με τις συμβατικές συχνότητες στενής ζώνης, η εξαιρετικά ευρεία ζώνη (1000-6000 MHz) απαιτεί υψηλότερα τεχνικά πρότυπα και ποιοτικά πρότυπα εξαρτημάτων για να επιτύχει τα εξαιρετικά ευρυζωνικά χαρακτηριστικά, υψηλής ισχύος και υψηλής αξιοπιστίας. Ο ενισχυτής ισχύος 1000 W Ultra-Wideband 1000-6000 MHz έχει επιδείξει εξαιρετική απόδοση σε σύγχρονες επικοινωνίες πολλαπλών ζωνών, δοκιμές EMC, ηλεκτρονικό πόλεμο και συστήματα anti-drone.

Προδιαγραφή ενισχυτή ισχύος 1000-6200MHz100W (TC=25℃)

Οχι.	Περιγραφή	Σύμβολο	Ελάχ	Τυπ		Μέγ	Μονάδα	Παρατήρηση
1.	Συχνότητα λειτουργίας	BW	1000			6200	MHz
2.	Ισχύς εισόδου	Καρφίτσα		2			dBm
3.	Ισχύς εξόδου CW	Ψατ	50.5	51		52.5	dBm	Συνεχές Κύμα
4.	Κέρδος ισχύος	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Επιπεδότητα κέρδους ισχύος	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Απώλεια επιστροφής εισόδου	S11		-15			dB
7.	Τάση λειτουργίας	Vdc	28	28		32	V
8.	Τρέχουσα κατανάλωση	A		17		21.5	A	@ Pout=110~180W
9.	Είσοδος σύνδεσης RF		SMA, Θηλυκό

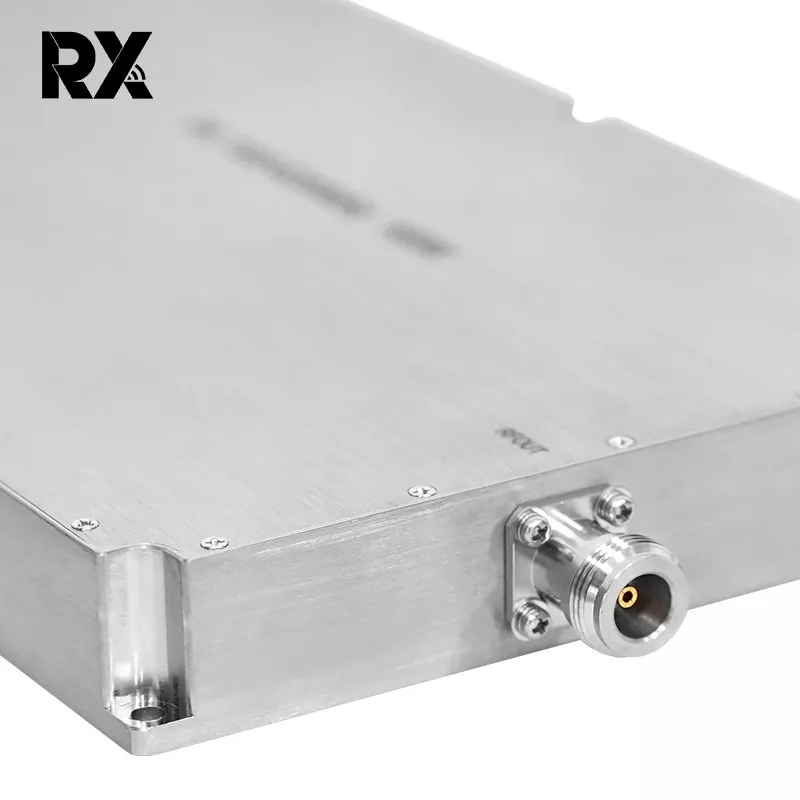

10.	Έξοδος υποδοχής RF		Ν, Θηλυκό
11.	Βάρος			1.9		2	Kg
12.	ΜήκοςΠλάτοςΎψος		25015025			mm
13.	Μέγιστη ισχύς εισόδου	PinMax	≤10			dBm

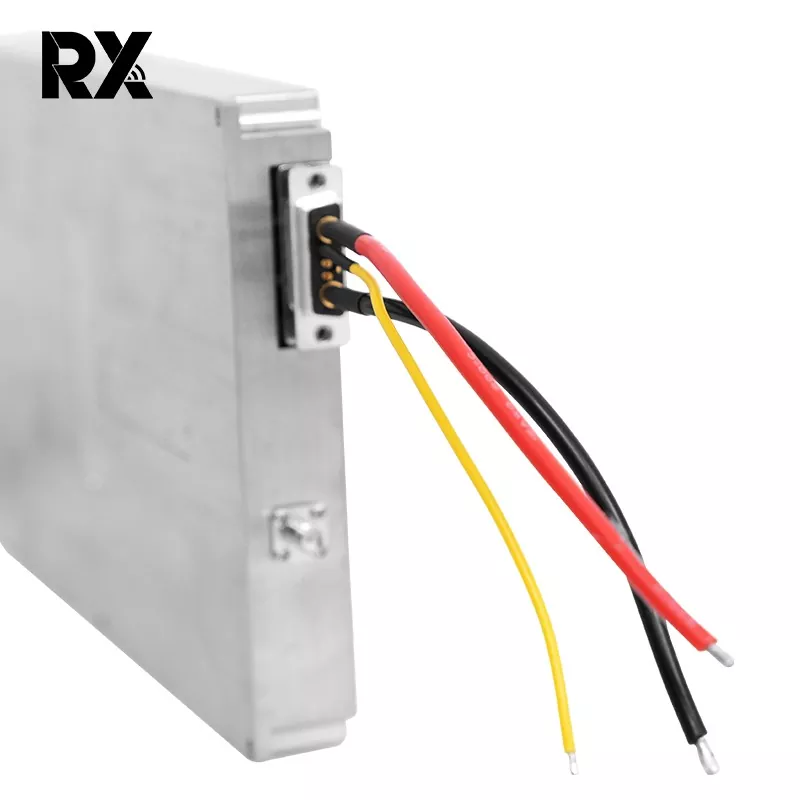

14.	Ορισμός διεπαφής (7W2 Γυναίκα)	VDD	Α1		28 Vdc
		GND	Α2		Εδαφος
		Προστασία από υπερένταση	2		Κανονική λειτουργία: 0V Προστασία από υπερένταση:+5V			Προστασία υπερέντασης@25A
		Προστασία από υπερθέρμανση	2		Κανονική λειτουργία: 0V Προστασία υπερθέρμανσης: +5V			Υπερθερμοκρασία
		Καθιστώ ικανό	3		5V~Vdd:ON 0V: OFF			προστασία@100℃
		GND	4		Εδαφος
		Κατάσταση	5		Κανονική λειτουργία: 0V Προστασία κατάστασης:+5V
