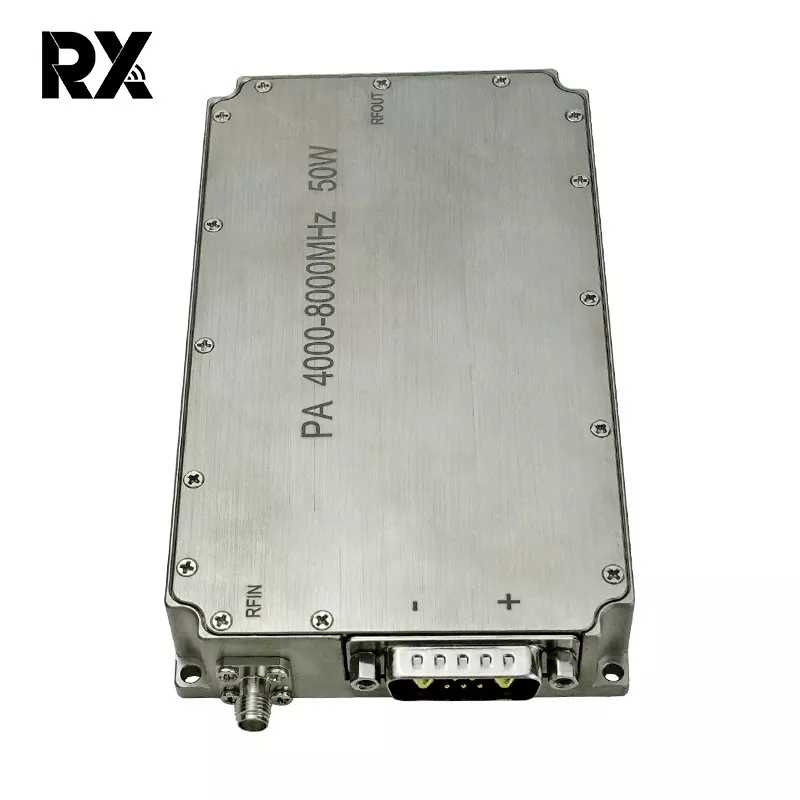

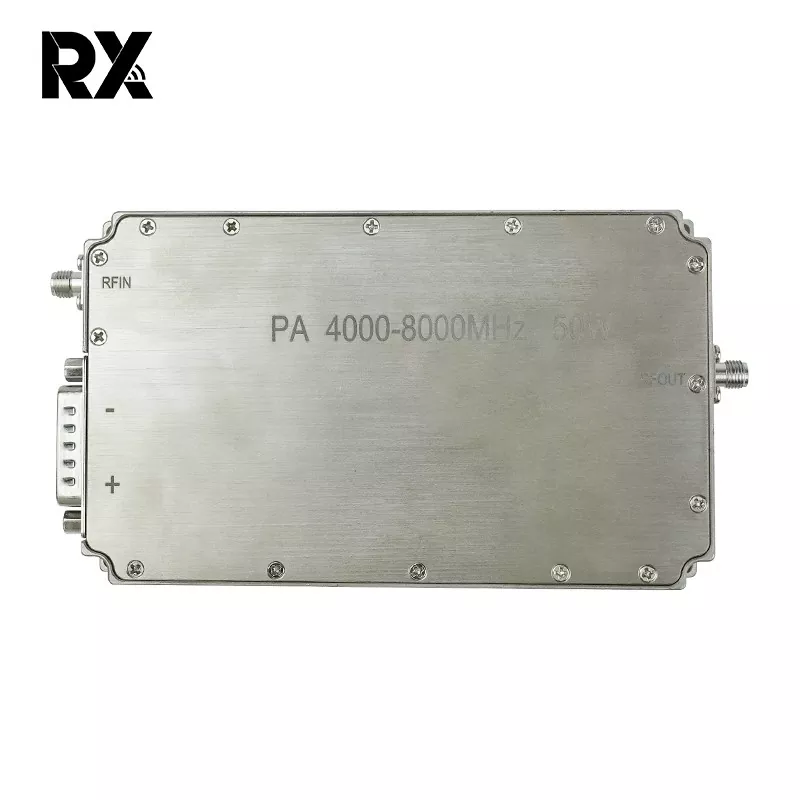

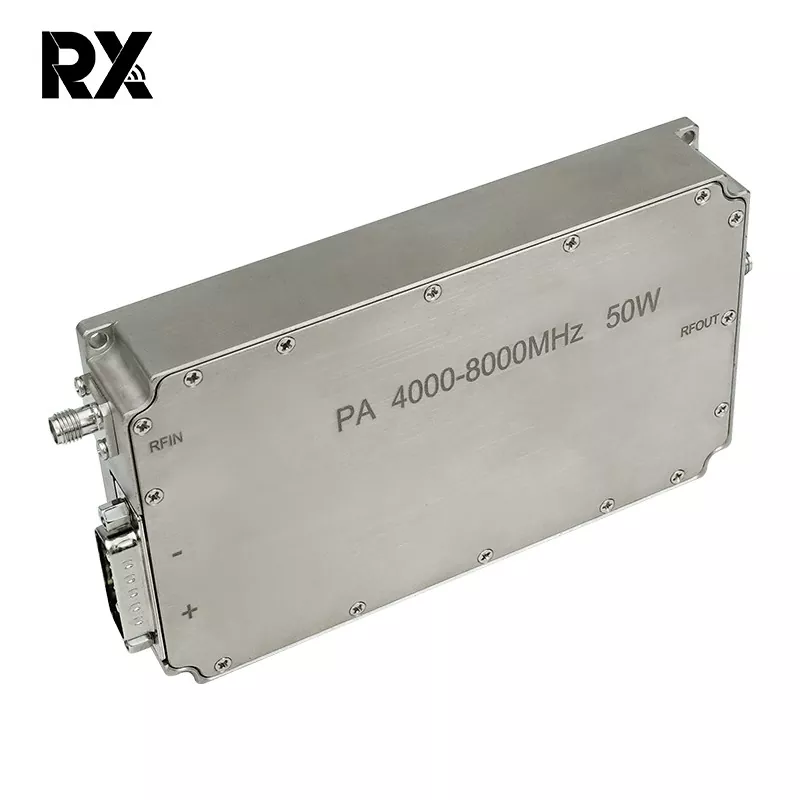

Σύστημα RF ενισχυτή ισχύος εξαιρετικά ευρείας ζώνης C-Band 4-8 GHz 50W

Αυτός ο ευρυζωνικός ενισχυτής ισχύος 50 W είναι μια μονάδα RF υψηλής απόδοσης που έχει σχεδιαστεί για εφαρμογές που απαιτούν ισχυρή ισχύ εξόδου στο εύρος συχνοτήτων από 4 GHz έως 8 GHz. Χρησιμοποιώντας προηγμένη τεχνολογία GaN (Νιτρίδιο Γαλίου), προσφέρει υψηλή πυκνότητα ισχύος, εξαιρετική απόδοση και αξιόπιστη γραμμικότητα σε ένα μεγάλο στιγμιαίο εύρος ζώνης. Ο ενισχυτής έχει σχεδιαστεί για σταθερότητα, ανθεκτικότητα και σταθερή απόδοση σε απαιτητικά περιβάλλοντα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Βασικά Χαρακτηριστικά

Ευρυζωνική απόδοση: Λειτουργεί απρόσκοπτα σε όλο το φάσμα 4 GHz έως 8 GHz (C-Band) χωρίς την ανάγκη εναλλαγής ζώνης.

Υψηλή ισχύς εξόδου: Παρέχει τυπική κορεσμένη ισχύ εξόδου τουλάχιστον 50 Watt (47dBm) σε όλη τη ζώνη.

Υψηλό κέρδος: Διαθέτει τυπικό κέρδος μικρού σήματος 50dB (ελάχιστο), εξασφαλίζοντας αποτελεσματική ενίσχυση σήματος από πηγές χαμηλής ισχύος.

Εξαιρετική επιπεδότητα απολαβής: Διατηρεί ανώτερη επιπεδότητα απολαβής τυπικά ±1,5dB σε όλο το εύρος συχνοτήτων για ομοιόμορφη απόδοση.

Υψηλή απόδοση: Ενσωματώνει σχεδιασμό υψηλής απόδοσης, επιτυγχάνοντας συνήθως 30% Προστιθέμενη Απόδοση ισχύος (PAE), μειώνοντας το θερμικό φορτίο και την κατανάλωση ρεύματος συνεχούς ρεύματος.

Ισχυρή Γραμμική Απόδοση: Προσφέρει υψηλό σημείο συμπίεσης 1dB (OP1dB) τυπικά > 47dBm, υποστηρίζοντας τόσο γραμμική όσο και κορεσμένη ενίσχυση για διάφορα σχήματα διαμόρφωσης.

Ενσωματωμένη Προστασία & Έλεγχος: Περιλαμβάνει ολοκληρωμένα χαρακτηριστικά ασφαλείας: Προστασία αντίστροφης τάσης, τερματισμός υπερθέρμανσης και προστασία υπερφόρτωσης εξόδου / προστασία VSWR. Τυπική αναλογική διεπαφή για έλεγχο μεροληψίας, ενεργοποίηση/απενεργοποίηση (TTL) και παρακολούθηση κατάστασης.

Θερμική διαχείριση: Σχεδιασμένο με αποτελεσματικό σύστημα ψύξης βάσης για να διασφαλίζει αξιόπιστη λειτουργία υπό συνθήκες πλήρους φορτίου. Εύρος θερμοκρασίας θήκης λειτουργίας: -40°C έως +85°C.

Στιβαρή κατασκευή: Στεγάζεται σε μια στιβαρή, ερμητικά σφραγισμένη μεταλλική συσκευασία για ανώτερη θωράκιση και περιβαλλοντική ανθεκτικότητα, κατάλληλη για στρατιωτικές, αεροδιαστημικές και βιομηχανικές εφαρμογές.

Οχι.	Περιγραφή	Σύμβολο	Ελάχ	Τυπ	Μέγ	Μονάδα	Παρατήρηση
1.	Συχνότητα λειτουργίας	BW	4000		8000	MHz
2.	Ισχύς εισόδου	Καρφίτσα		0		dBm
3.	Ισχύς εξόδου CW	Ψατ	47	48.5	49.5	dBm	Συνεχές Κύμα
4.	Κέρδος ισχύος	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Επιπεδότητα κέρδους ισχύος	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Μικρό SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Μικρή επιπεδότητα SignalGain	△Γ		±2		dB	@ Pin=-5dBm
8.	Απώλεια επιστροφής εισόδου	S11		-15		dB
9.	Τάση λειτουργίας	Vdc	28	28	32	V
10.	Τρέχουσα κατανάλωση	A		6	8	A	@ Pout=50~90W
11.	Θερμοκρασία εργασίας		-40℃~+50℃
12.	Είσοδος σύνδεσης RF		SMA, Θηλυκό
13.	Έξοδος υποδοχής RF		SMA, Θηλυκό
14.	Βάρος			0.439	0.50	Kg
15.	ΜήκοςΠλάτοςΎψος		1348022			mm
16.	Ισχύς εισόδου	PinMax	-5		5	dBm

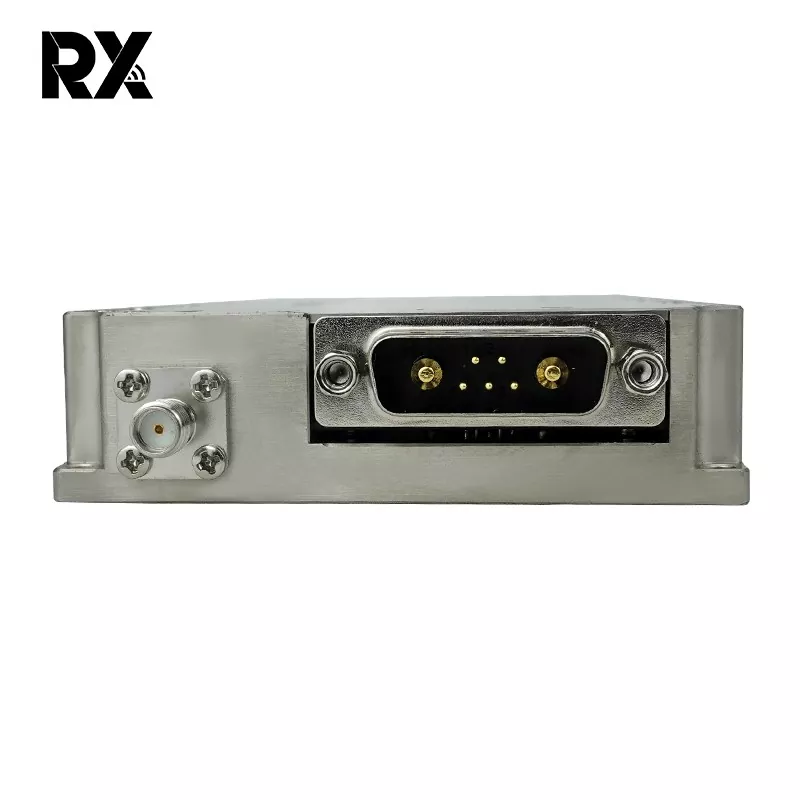

17.	Ορισμός διεπαφής (7W2 Γυναίκα)	VDD	Α1	Εδαφος
		GND	Α2	28 Vdc
		Τρέχουσα αίσθηση	1	Αναλογική τάση σε σχέση με το ρεύμα της μονάδας @100mV/A
		Temp Sense	2	Αναλογική τάση σε σχέση με τη θερμοκρασία της μονάδας@10mV/℃
		Καθιστώ ικανό	3	Ενεργοποίηση ενισχυτή			Ενεργοποίηση ενισχυτή: TTL Logic High (3,3V) (Εσωτερικά τραβηγμένο-Χαμηλό)
		GND	4	Εδαφος
	Συνολική διάσταση	Σημείωμα: 1、 Οι συνολικές διαστάσεις είναι μόνο για αναφορά. 2、 Το μέγεθος μπορεί να αυξηθεί ή να μειωθεί κατάλληλα σύμφωνα με τις απαιτήσεις του πελάτη. 3、 Οι θέσεις της διεπαφής εισόδου, της διεπαφής εξόδου και της διεπαφής τροφοδοσίας μπορούν να αλλάξουν σύμφωνα με τις πραγματικές ανάγκες των πελατών.
